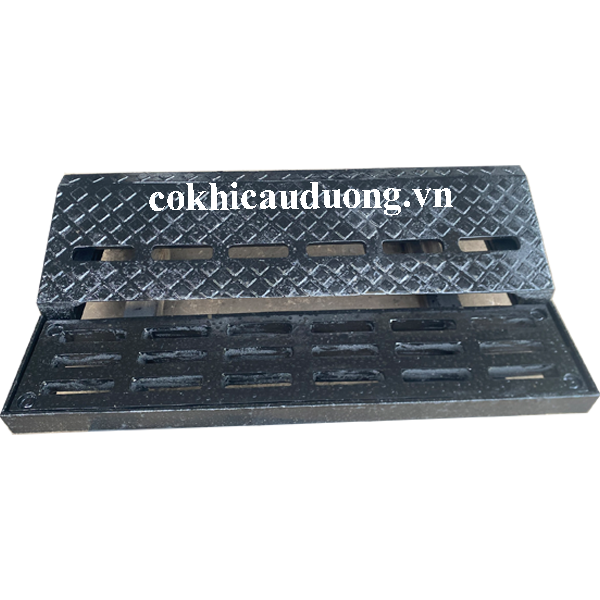

Bó vỉa xiên gang cầu – 3 chi tiết

Chủng loại: Bó vỉa xiên gang cầu 3 chi tiết
Kích thước: Hộp xiên: 1200x350x200mm
Kích thước Khung bó vỉa: 1200x610x70mm
Kích thước song chắn rác: 1170x235x50mm
Tải trọng: 40T
Bảo hành: 12 tháng
Tiêu chuẩn sản xuất: BS EN 124: 2015

Liên hệ

Ưu đãi đặc biệt

Giá cả tốt nhất
Chính sách giá tốt đối với đơn hàng lớn
Giao hàng 24/7
Giao hàng đúng tiến độ
Giao hàng tận nơi theo yêu cầu
Bốc dỡ hàng hóa theo yêu cầu

Mua ngay

Thêm vào giỏ hàng

Gọi đặt mua: 0982 985059

Hãy nhập số điện thoại của anh chị vào đây ạ, chúng em sẽ gọi lại tư vấn ngay cho anh chị về sản phẩm này ạ!

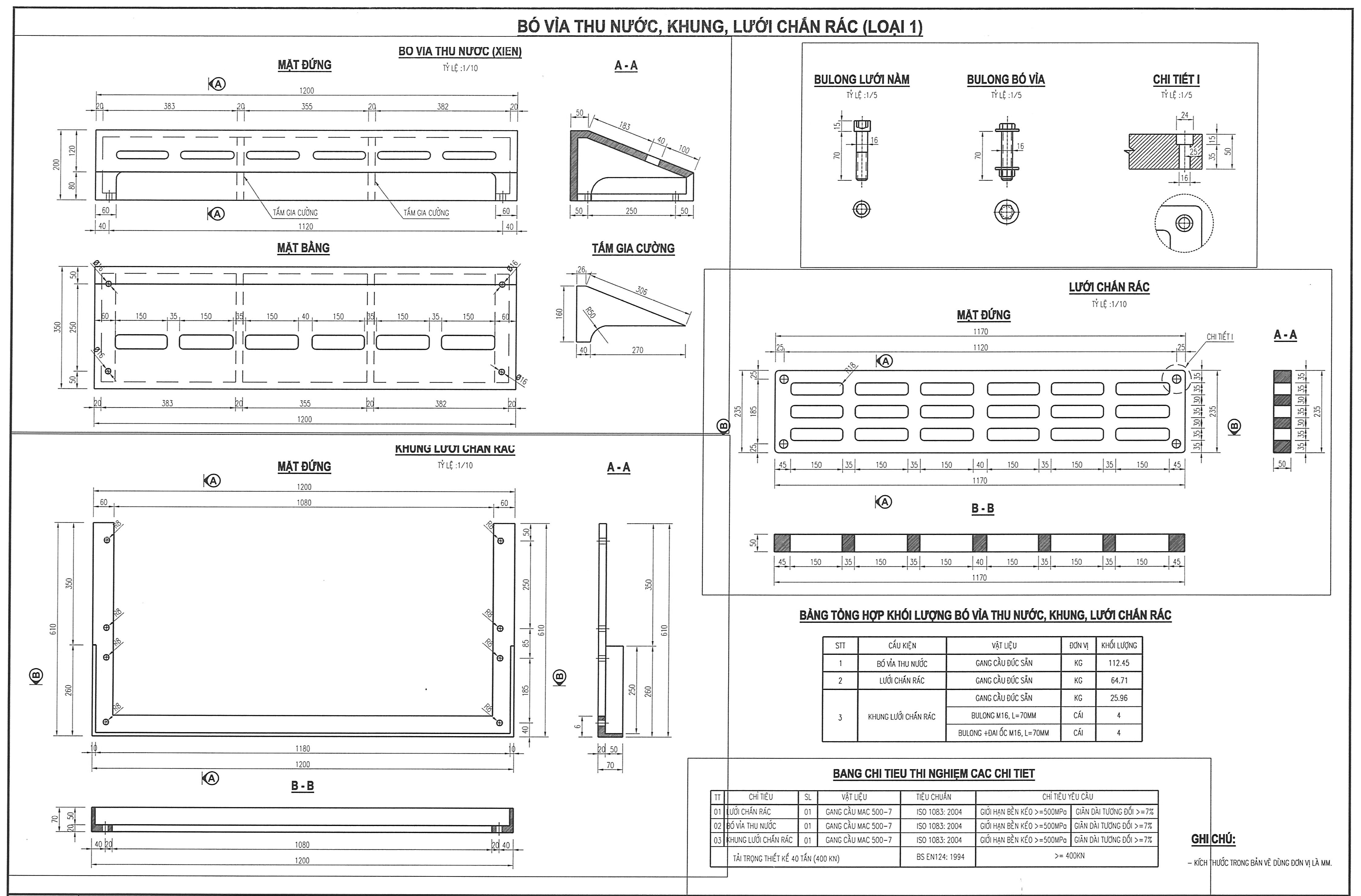

BẢN VẼ BÓ VỈA GANG TPHCM (THIẾT KẾ BÓ VỈA BẰNG GANG)

Thuyết minh sản phẩm Song chắn rác gang có khung:

Sản phẩm được thiết kế theo tiêu chuẩn BS EN 124 của Châu Âu
Vật liệu: Gang cầu Mác 500-7
Kích thước (mm): Hộp xiên: 1200x350x200
Kích thước Khung bó vỉa: 1200x610x70
Kích thước song chắn rác: 1170x235x50
Dung sai kích thước: ±5mm
Tải trọng: D400 (40 tấn)

BẢNG CHỈ TIÊU THÍ NGHIỆM CÁC CHI TIẾT
TT	CHỈ TIÊU	SL	VẬT LIỆU	TIÊU CHUẨN	CHỈ TIÊU YÊU CẦU
01	Lưới chắn rác	01	Gang cầu Mac 500-7	ISO 1083:2004	Giới hạn bền kéo >= 500MPa	Giãn dài tương đối >= 7%
02	Bó vỉa thu nước	01	Gang cầu Mac 500-7	ISO 1083:2004	Giới hạn bền kéo >= 500MPa	Giãn dài tương đối >= 7%
03	Khung lưới chắn rác	01	Gang cầu Mac 500-7	ISO 1083:2004	Giới hạn bền kéo >= 500MPa	Giãn dài tương đối >= 7%
Tải trọng thiết kế 40 tấn (400KN)				BS EN124:1994	400KN

Quy định về cấp tải trọng nắp hố ga, tải trọng song chắn rác được phân loại theo tiêu chuẩn như sau:

Tiêu chuẩn Châu Âu: BS EN 124
Tiêu chuẩn Việt Nam TCVN 10333-3:2014
Việc lựa chọn cấp tải trọng của nắp hố ga, tải trọng của bó vỉa hoặc tải trọng của song chắn rác phù hợp sẽ phụ thuộc vào vị trí lắp đặt của công trình, từ khu vực dành cho người đi bộ đến lòng đường chính, đường cao tốc và bến cảng.

Bảng quy định cấp tải trọng nắp hố ga, song chắn rác cụ thể như sau:

A15 (15KN) – Tải trọng tối đa 1,5 tấn:

Đường hoặc vỉa hè đi bộ
Đường đi xe đạp

B125 (125KN) – Tải trọng tối đa 12,5 tấn:

Vỉa hè
Khu vực đỗ xe ô tô con
Khu vực xe máy

C250 (250KN) – Tải trọng tối đa 25 tấn:

Dành cho lề đường
Bãi đỗ xe thương mại
Công viên

D400 (400KN) – Tải trọng tối đa 40 tấn:

Dành cho lòng đường
Đường cao tốc
Bãi đỗ xe công cộng

E600 (600KN) – Tải trọng tối đa 60 tấn (các phương tiện có tải trọng nặng tối đa 60 tấn):

Quốc lộ, cao tốc
Khu công nghiệp
Bến tàu, cảng biển
Bãi bốc xếp, bốc dỡ hàng hóa

E900 (900KN) – Tải trọng tối đa 90 tấn (các phương tiện có tải trọng cực lớn di chuyển. Cấp tải này đảm bảo khả năng chịu lực cao, phù hợp với môi trường có mật độ giao thông cực nặng):
