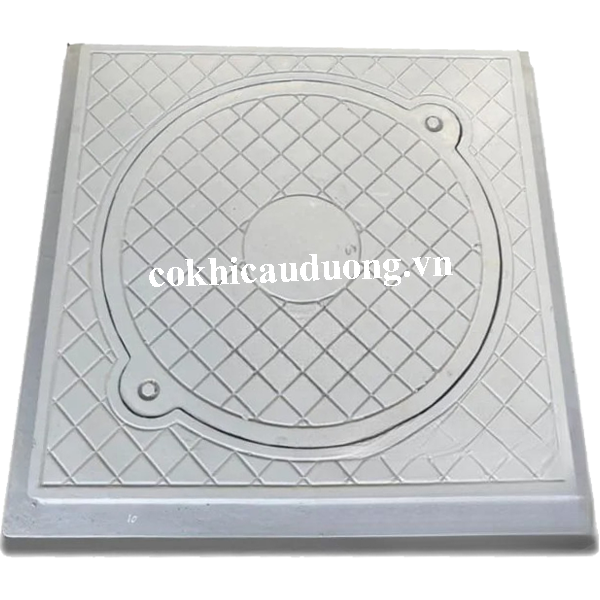

BẢN VẼ NẮP HỐ GA COMPOSITE (THIẾT KẾ NẮP HỐ GA COMPOSITE TPHCM)
Thuyết minh sản phẩm nắp hố ga composite:
Sản phẩm được thiết kế theo tiêu chuẩn BS EN 124 của Châu Âu
Vật liệu: Composite
Kích thước (mm): Khung: 900×900
Kích thước nắp: ø700
Dung sai kích thước: ±5mm
Tải trọng: A15-D400 (1,5 tấn – 40 tấn)
Bộ lắp hố ga composite khung vuông dương nắp tròn
Kích thước thông thủy bê tông phù hợp < ø700mm
Phần chân khung phải được đặt êm thuận trên bệ bê tông để đảm bảo khả năng chịu lực của bộ sản phẩm
Phần khung được phủ bê tông khi thi công tạo thành lớp bê tông cốt gang giúp định vị sản phẩm trên bệ bê tông
Nắp hố ga được thiết kế có đệm gioăng cao su bằng vật liệu đặc biệt có độ bền cao, tạo sự tiếp xúc êm thuận giữa nắp với khung, giúp hạn chế mùi và ngăn tối đa tiếng ồn khi có xe qua lại
Bản lề giúp thao tác đóng, mở và có khả năng chống mất trộm.
Quy định về cấp tải trọng nắp hố ga, song chắn rác, song thoát nước được phân loại theo tiêu chuẩn như sau:
Tiêu chuẩn Châu Âu: BS EN 124
Tiêu chuẩn Việt Nam TCVN 10333-3:2014
Việc lựa chọn cấp tải trọng của nắp hố ga, tải trọng của bó vỉa hoặc tải trọng của song chắn rác phù hợp sẽ phụ thuộc vào vị trí lắp đặt của công trình, từ khu vực dành cho người đi bộ đến lòng đường chính, đường cao tốc và bến cảng.
Bảng quy định cấp tải trọng nắp hố ga, song chắn rác, song thoát nước cụ thể như sau:
A15 (15KN) – Tải trọng tối đa 1,5 tấn:
Đường hoặc vỉa hè đi bộ
Đường đi xe đạp
B125 (125KN) – Tải trọng tối đa 12,5 tấn:
Vỉa hè
Khu vực đỗ xe ô tô con
Khu vực xe máy
C250 (250KN) – Tải trọng tối đa 25 tấn:
Dành cho lề đường
Bãi đỗ xe thương mại
Công viên
D400 (400KN) – Tải trọng tối đa 40 tấn:
Dành cho lòng đường
Đường cao tốc
Bãi đỗ xe công cộng
E600 (600KN) – Tải trọng tối đa 60 tấn (các phương tiện có tải trọng nặng tối đa 60 tấn):
Quốc lộ, cao tốc
Khu công nghiệp
Bến tàu, cảng biển
Bãi bốc xếp, bốc dỡ hàng hóa
E900 (900KN) – Tải trọng tối đa 90 tấn (các phương tiện có tải trọng cực lớn di chuyển. Cấp tải này đảm bảo khả năng chịu lực cao, phù hợp với môi trường có mật độ giao thông cực nặng):
